快速安装与精细定位磁吸式支架+链条夹具组合：采用航空级铝合金磁吸式支架（吸力≥50kg）或链条夹具（锁紧力≥80N・m），10分钟内完成φ20-250mm电机轴的双传感器安装，安装偏差≤0.01mm。对于立式电机，可通过V型磁性支架+辅助支撑臂设计，确保传感器在垂直轴上稳定吸附。坐标系统一标定：使用标准芯棒（直径公差±0.001mm）建立全局坐标系，通过旋量理论将激光数据转换至同一参考系。智能分析与调整方案三维可视化诊断：5.7英寸触摸屏实时显示轴系三维模型，红**域标注超差（如径向偏差＞0.005mm），绿**域为合格。某龙门加工中心主轴检测时，系统提示后轴承端径向偏差0.012mm，需通过调整轴承预紧力修正。全局优化调整算法：基于遗传算法综合考虑轴径、跨距及热膨胀，自动生成地脚调整建议（精度至0.001mm）。激光对中同步系统同步多轴对中操作。转轴激光轴校准仪操作步骤

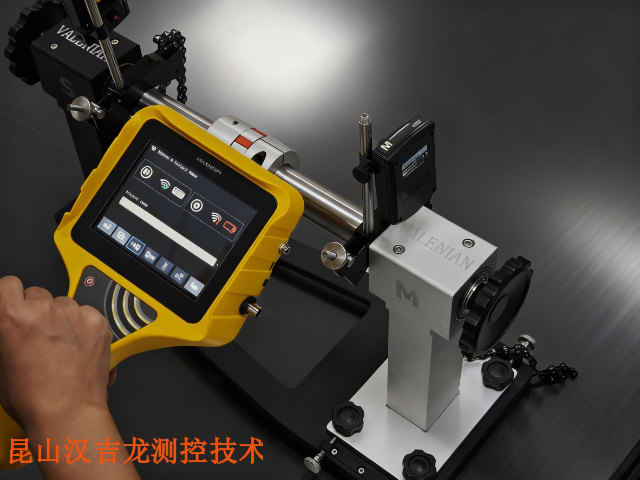

传感器安装与定位固定传感器支架将两个激光传感器分别通过V型磁吸支架固定在待校正设备的“主动轴”（如电机轴）和“从动轴”（如泵轴）上，支架需紧贴轴体，确保磁吸牢固（汉吉龙支架吸力≥50kg，防移位）。若轴径＞250mm（如球磨机轴），更换为链条夹具，环绕轴体后锁紧（锁紧力≥80N・m），确保传感器中心与轴心对齐（偏差≤0.1mm）。调整激光光路开启激光，通过传感器上的微调旋钮调整激光束方向，使主动轴传感器的激光直射到从动轴传感器的接收靶心（AS500屏幕实时显示光斑位置，绿点表示对齐，红点需微调）。确保两个传感器的安装角度一致（建议均处于轴系水平方向，或对称分布），避免因角度偏差导致测量误差。多功能激光轴校准仪演示激光轴同心度检测仪 轴系同心度高效检测。

数据分析功能3D动态视图：5.7英寸触摸屏实时显示轴系空间位置，通过绿/黄/红三色标记对中状态，直观呈现偏差方向（如“电机前脚需垫高0.15mm”）汉吉龙测控技术。自定义报告生成：支持PDF报告导出，包含测量数据、3D截图、热补偿曲线等信息，可嵌入企业LOGO并按ISO10816标准排版汉吉龙测控技术。功能扩展方案振动频谱分析：选配ICP磁吸式传感器（10Hz~14kHz），同步监测设备振动状态，自动识别不平衡、不对中、轴承故障等问题，诊断准确率＞90%汉吉龙测控技术。红外热成像集成：FLIRLepton传感器（160×120像素）可捕捉-10℃~400℃温度场，在对中前检测联轴器热变形，提**-6个月预警潜在故障汉吉龙测控技术。

温度场监测内置微型温度传感器（精度±0.5℃）实时采集轴系温度，AS500等**型号更集成FLIRLepton红外热成像模块，可生成-10℃~400℃的温度分布图，定位因不对中导致的局部过热区域（如轴承温度升高15℃时预警）。这些数据用于动态更新热膨胀计算模型。姿态与振动补偿数字倾角仪（精度±0.1°）实时监测测量单元的安装倾斜，算法自动修正因支架松动或设备基础沉降导致的基准偏移。同时，振动分析模块（10Hz~14kHz频谱）捕捉1X转速频率异常（不对中典型特征），通过FFT算法识别振动幅值变化，动态调整补偿参数。联轴器激光追踪仪追踪联轴器运行轨迹。

使用激光轴校正仪（以苏州汉吉龙AS500为例）进行轴校正需遵循“准备-安装-采集-分析-调整-验证”的**流程，操作可依托设备的3D动态视图与自动计算功能，降低专业经验依赖。以下是具体步骤：一、校正前准备工作设备状态确认停机并切断设备电源，确保轴系完全静止；若刚停机，需等待轴体冷却至环境温度（或按需求保留热态，用于热膨胀补偿校准）。清洁轴体与联轴器表面，去除油污、锈迹或杂质，避免影响传感器定位精度（建议用酒精擦拭轴面，确保粗糙度≤Ra1.6μm）。工具与配件准备取出激光轴校正仪主机、两个激光传感器（含磁吸支架）、数据线、水平仪（辅助找正），以及调整用的垫片（精度0.05mm/0.1mm）、扳手等工具。检查设备电量（建议满电，避免中途断电），并通过主机触摸屏完成系统自检（AS500支持一键自检，确保激光发射器、探测器无故障）。快速找正联轴器仪 联轴器找正高效提速。AS100激光轴校准仪写论文

压缩机组校中仪 压缩机组轴系精确校中。转轴激光轴校准仪操作步骤

苏州汉吉龙激光轴校正仪为原厂直销产品，**优势是精细适配卧式与立式设备轴系校正，兼具高测量精度与便捷操作，可直接对接原厂技术与服务支持。一、**适配能力：覆盖卧式/立式设备该激光轴校正仪通过结构设计与功能优化，实现对两类设备的针对性适配，无需额外改装即可直接使用。卧式设备适配支持轴径范围Ø20-250mm，比较大跨距可达10米，满足泵组、风机、压缩机等卧式传动设备的对中需求。配备磁吸式传感器支架，可360°调整安装角度，适配不同直径的轴类部件，安装定位时间缩短至5分钟内。立式设备适配内置垂直对中算法，针对立式电机、立式泵、齿轮箱等设备的“上下轴”结构，自动补偿重力导致的测量偏差。传感器支持倒置安装，搭配防坠固定件，适配高空或垂直布置的轴系，确保测量过程稳定安全。转轴激光轴校准仪操作步骤
